Hidraulikus elosztó 2 szekciós 40 l/min 2P40 22/18 Hydro csatlakozókkal

Kétszekciós hidraulikus elosztó max. 40 l/perc áteresztőképességgel, M22x1.5 és M18x1.5 kimenettel. A rugón található karokkal vezérelhető, amelyek automatikusan visszatérnek a munkapozícióból a semleges indítási pozícióba.

Alkalmas egyoldalas vagy kétoldalas hengerek vezérlésére. 200 bar-ra beállított biztonsági szeleppel és N nyomáskimenettel rendelkezik, amely a soros csatlakozásokhoz vagy az elosztó beszereléséhez szükséges, mint egy másik a már meglévő rendszerben.

HIDRAULIKUS ELOSZTÓ 2 SZEKCIÓS 2P40A1A1GKZ1

CSATLAKOZÓKÉSZLET M22x1.5 és M18x1.5 KIMENETTEL

Szimbólum: 1.10.01.020.2218 Alkatrész gyártója: Hydrolider Használat:

Alkalmas egyoldalas vagy kétoldalas hengerek vezérlésére. Rendelkezik a soros csatlakozásokhoz vagy az elosztó beszereléséhez szükséges N nyomáskimenettel, mint egy másik a már meglévő rendszerben.

Elosztó különböző típusú gépekhez, mint például: mezőgazdasági gépek, traktorok, permetezőgépek, turulok, küklopszok, HDS rakodók, építőipari gépek, rakodók, kotrók, seprőgépek, ipari gépek és egyéb hidraulikus vezérlésű berendezések.

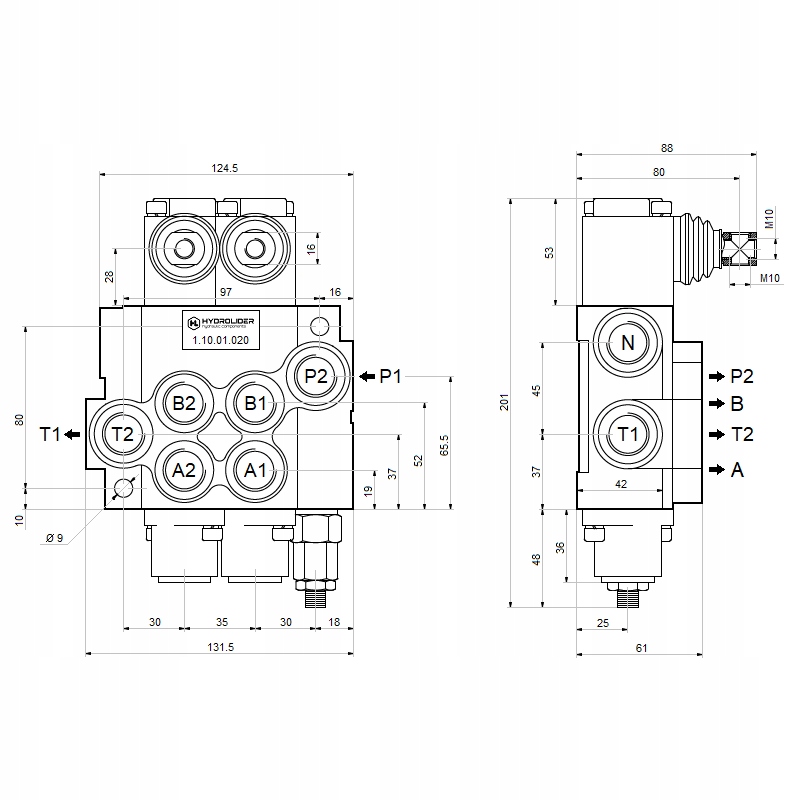

Maximális átfolyás: 40 l/perc Vezérlés: egyoldalas vagy kétoldalas hengerekkel Szekciók száma: 2 Belső menetek a testben: tápellátás: G 1/2'' ; vissza: G 1/2'' ; szekciók: G 3/8''

Csatlakozókészlet és csatlakozás a tömlőkhöz:

A csomagban található csatlakozók mindegyike NBR típusú tömítéssel rendelkezik, amely biztosítja az elosztóhoz való szoros csatlakozást. A csatlakozók a hidraulikavezeték oldalán 24°-os aljzattal rendelkeznek, amely a DKOL, DKOL-90, DKOL-45 végű tömlőkhöz van kialakítva, tipikus 24°-os szorítókúppal. A tömlőkhöz való csatlakozás nem igényel további tömítést.

• Kimeneti menet a tápellátáson [P]: M22x1.5
• Kimeneti menet a hátoldalon [T]: M22x1.5
• Kimeneti menet a szakaszon [A / B]: M18x1.5

Maximális nyomás a tápellátáson: 315 bar

Maximális visszatérési nyomás: 50 bar Maximális szakasznyomás: 300 bar Kar működése:

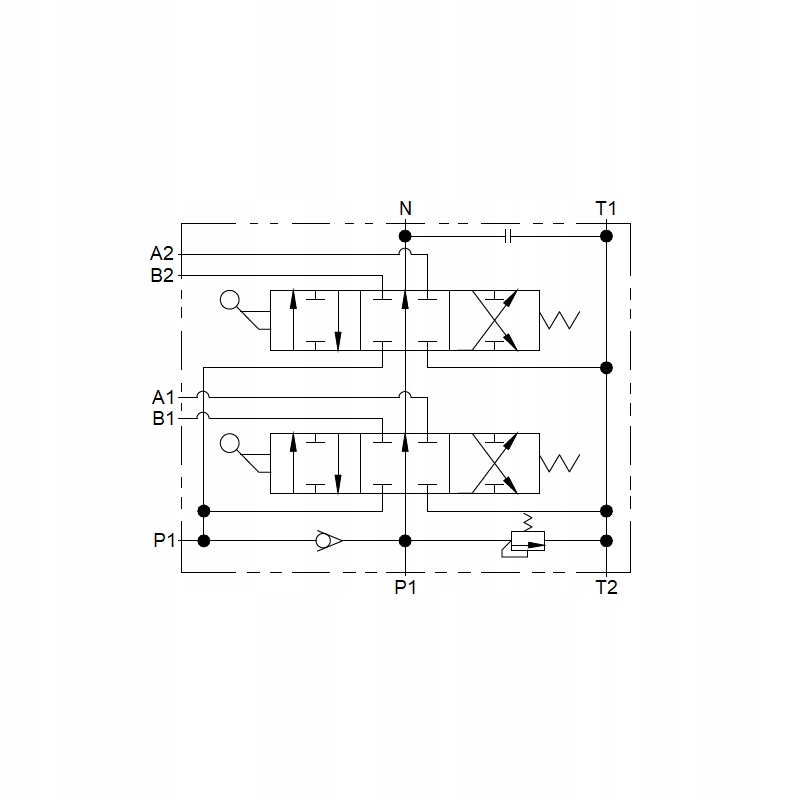

• Minden háromállású kar (1 - 0 - 2), egy rugón, amely automatikusan visszatér a munkapozícióból a semleges indítási pozícióba
• 0. pozíció semleges (függőlegesen beállított kar) a henger dugattyúja áll - az olaj a túlfolyóra megy.
• 1. munkapozíció (a kar előre ferde helyzetben van) a henger dugattyúja kicsúszik.
• 2. munkapozíció (a kar hátrafelé ferde helyzetben van) a henger dugattyúja visszahúzódik.

Túlfolyó szelep:

A túlfolyószelep nyitási nyomása arányosan növekszik az áramlás növekedésével:

• 170 bar 10 l/percnél
• 180 bar 20 l/min-nél
• 190 bar 30 l/perc sebességnél
• 200 bar 40 l/perc sebességnél

A precíziós nyomásmérő készleteket a Nyomásmérők – mérőkészletek menüpont alatt találja. Javasoljuk, hogy az üzembe helyezés előtt ellenőrizze és állítsa be a megfelelő nyomást. Önállóan állítható, teljes elforgatás 30 bar-ral változtatható.

Megengedett környezeti hőmérséklet: -40 C-tól +60 C-ig Megengedett olajhőmérséklet: -15 C-tól +80 C-ig Ajánlott hidraulikaolaj: ásványi olaj alapú pl. HL 32 vagy HL 46
