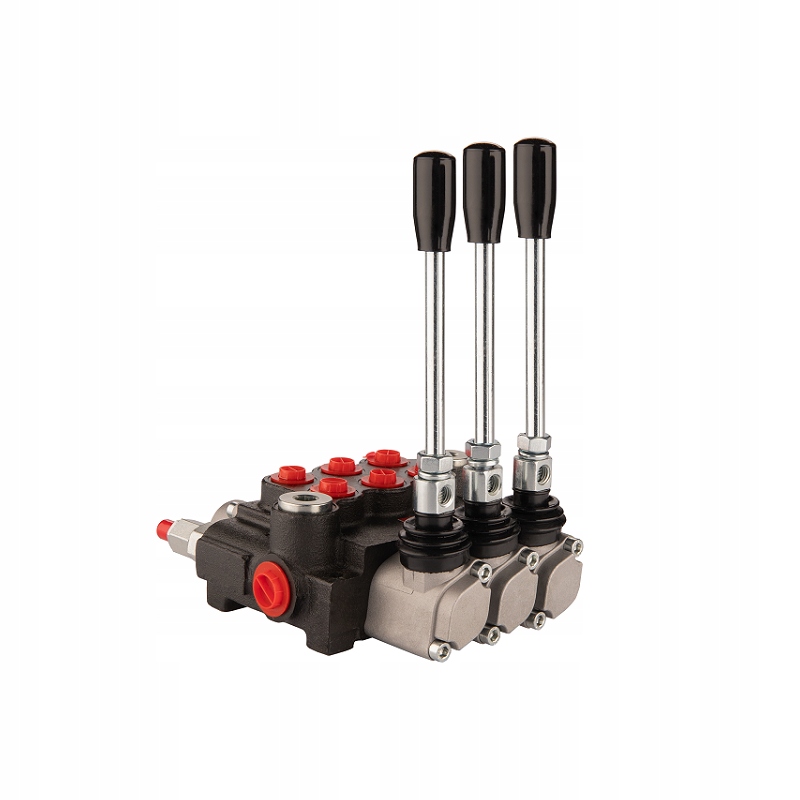

Hidraulikus elosztó 3 szekciós 40 l/min 3P40A1A1A1GKZ1 vezérelt daru

Háromszekciós hidraulikus elosztó max. 40 l/perc áteresztőképességgel. Rugós karokkal vezérelhető, amelyek automatikusan visszatérnek a munkapozícióból a semleges indítási pozíciókba.

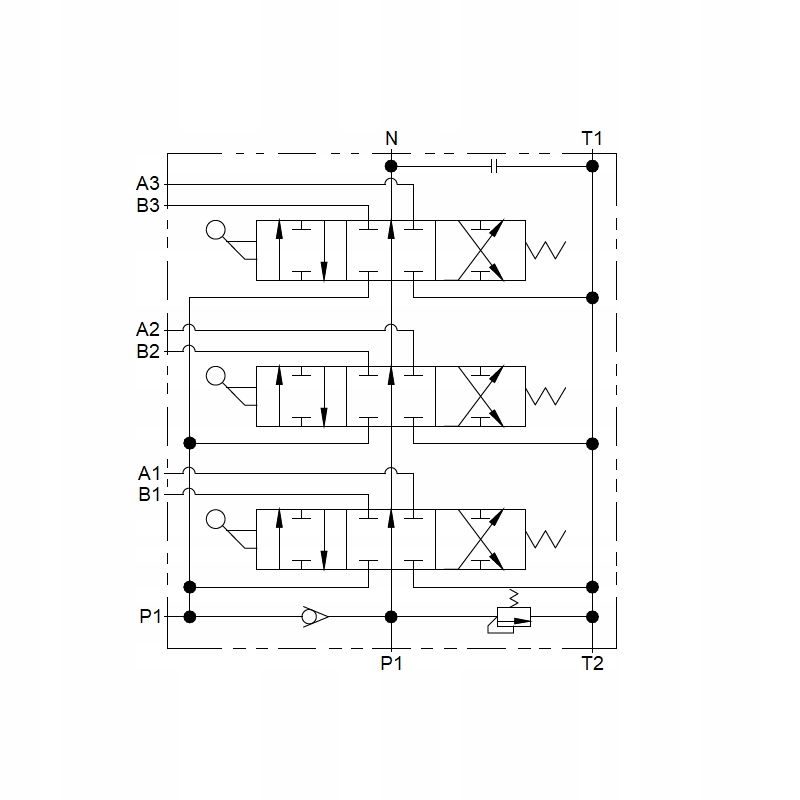

Minden egyes szekció alkalmas egyoldalas vagy kétoldalas henger és motor egy vagy mindkét irányban történő vezérlésére. 200 bar-ra beállított biztonsági szeleppel és N nyomáskimenettel rendelkezik, amely a soros csatlakozásokhoz vagy az elosztó beszereléséhez szükséges, mint egy másik a már meglévő rendszerben.

HIDRAULIKUS ELOSZTÓ 3 SZEKCIÓS 3P40A1A1A1GKZ1

Szimbólum: 1.10.01.030 Alkatrész gyártója: Hydrolider Használat:

Minden egyes rész egyoldalas vagy kétoldalas henger vezérlésére alkalmas. Rendelkezik a soros csatlakozásokhoz vagy az elosztó beszereléséhez szükséges N nyomáskimenettel, mint egy másik a már meglévő rendszerben.

Elosztó különböző típusú gépekhez, mint például: mezőgazdasági gépek, traktorok, permetezőgépek, turulok, küklopszok, HDS rakodók, építőipari gépek, rakodók, kotrók, seprőgépek, ipari gépek és egyéb hidraulikus vezérlésű berendezések.

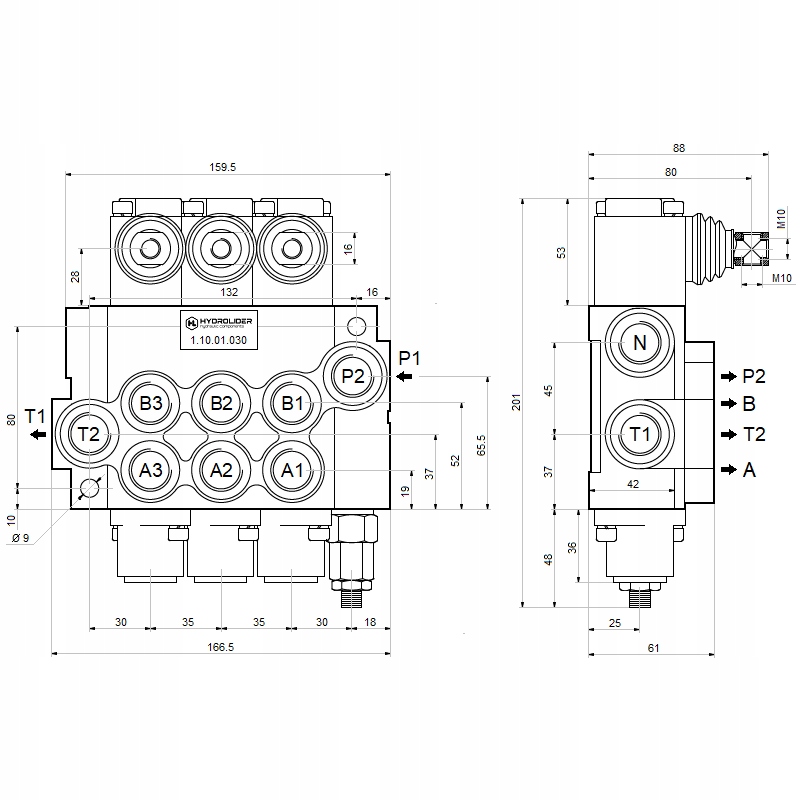

Maximális átfolyás: 40 l/perc Vezérlés: egyoldalas vagy kétoldalas hengerekkel Szekciók száma: 3 Belső menetek a testben: tápellátás: G 1/2'' ; vissza: G 1/2'' ; szekciók: G 3/8''

Maximális nyomás a tápellátáson: 315 bar

Maximális visszatérési nyomás: 50 bar Maximális szakasznyomás: 300 bar Kar működése:

• Minden háromállású kar (1 - 0 - 2), egy rugón, amely automatikusan visszatér a munkapozícióból a semleges indítási pozícióba
• 0. pozíció semleges (függőlegesen beállított kar) a henger dugattyúja áll - az olaj a túlfolyóra megy.
• 1. munkapozíció (a kar előre ferde helyzetben van) a henger dugattyúja kicsúszik.
• 2. munkapozíció (a kar hátrafelé ferde helyzetben van) a henger dugattyúja visszahúzódik.

Túlfolyó szelep:

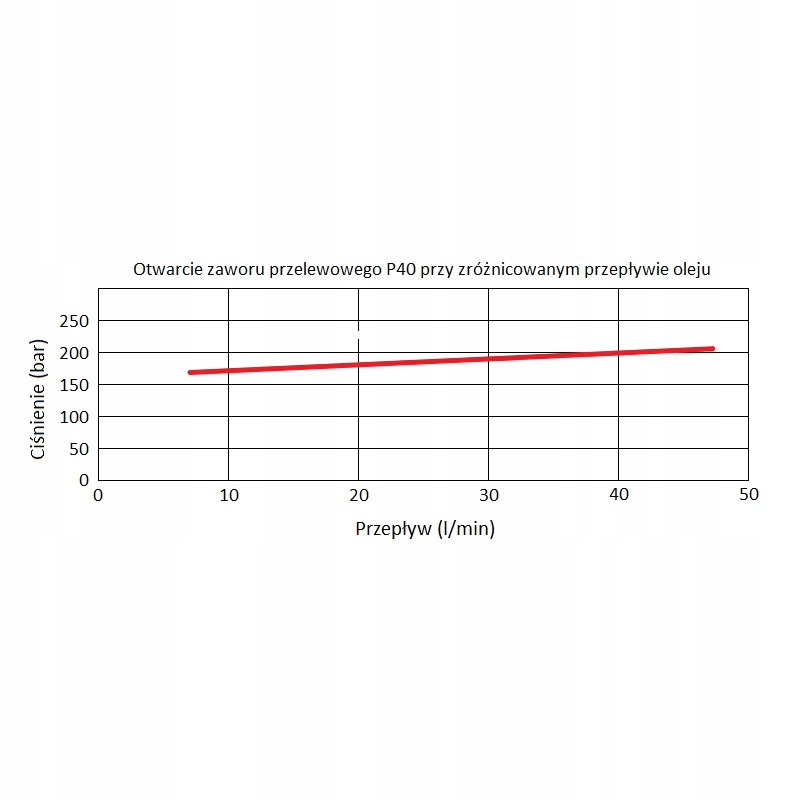

A túlfolyószelep nyitási nyomása arányosan növekszik az áramlás növekedésével:

• 170 bar 10 l/percnél
• 180 bar 20 l/min-nél
• 190 bar 30 l/perc sebességnél
• 200 bar 40 l/perc sebességnél

A precíziós nyomásmérő készleteket a Nyomásmérők – mérőkészletek menüpont alatt találja. Javasoljuk, hogy az üzembe helyezés előtt ellenőrizze és állítsa be a megfelelő nyomást. Önállóan állítható, teljes elforgatás 30 bar-ral változtatható.

Megengedett környezeti hőmérséklet: -40 C-tól +60 C-ig Megengedett olajhőmérséklet: -15 C-tól +80 C-ig Ajánlott hidraulikaolaj: ásványi olaj alapú pl. HL 32 vagy HL 46
