EGYFÁZISÚ VEKTOROS INVERTER

SKRAW-MET KÓD: [3382]

Gyártó: INVT

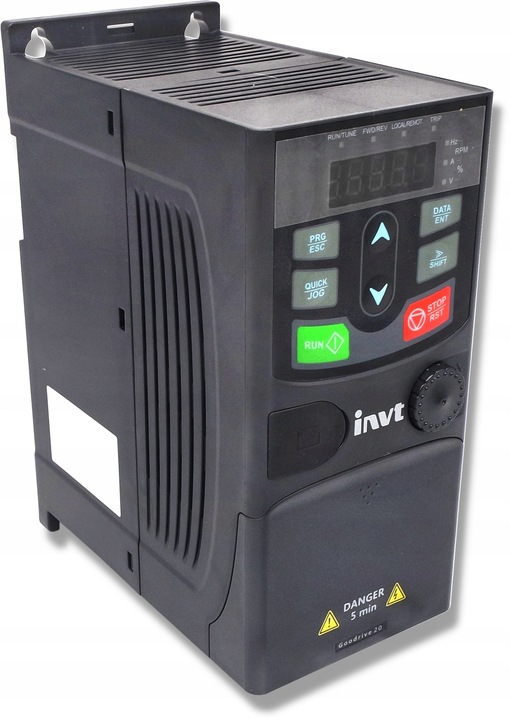

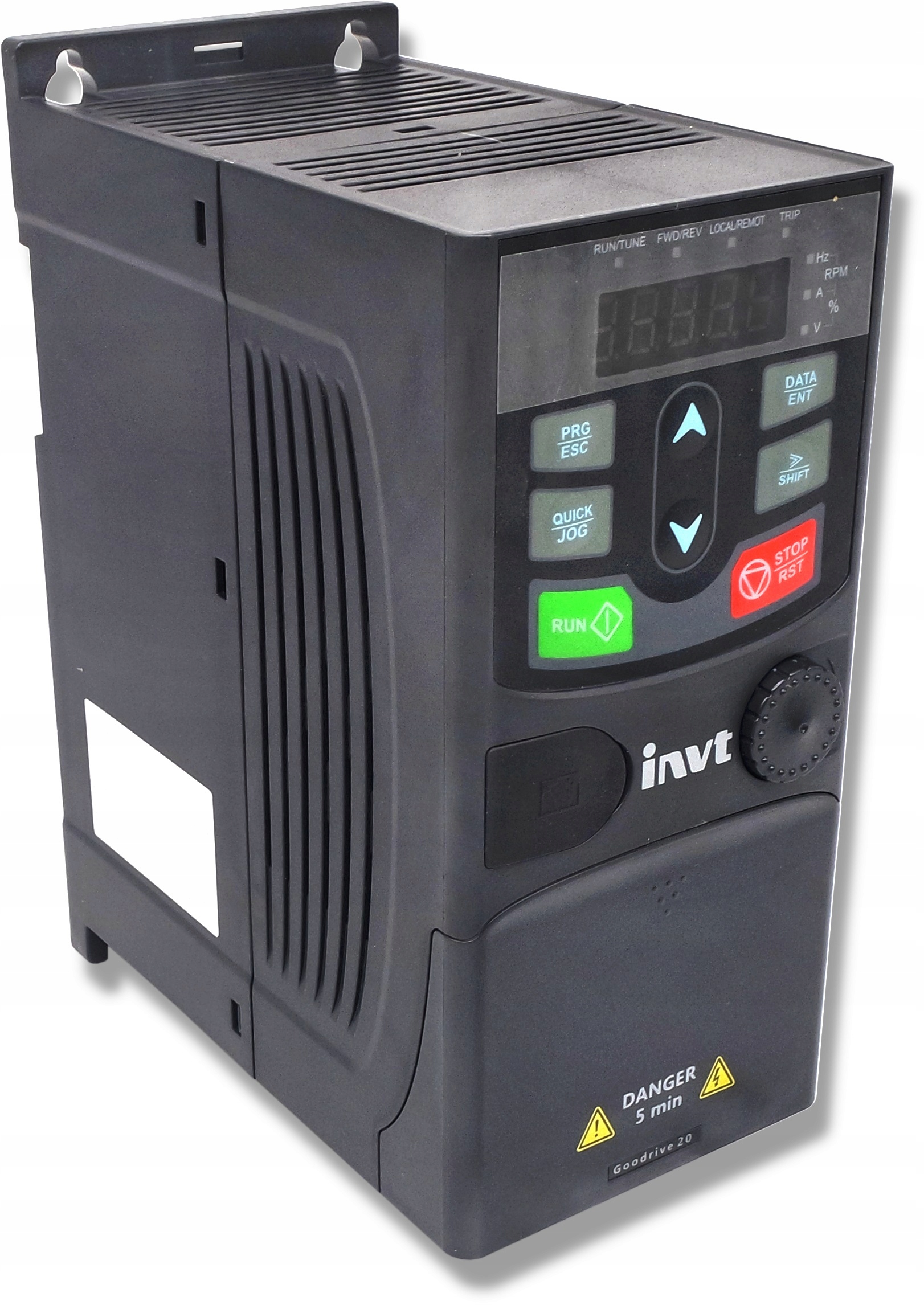

Modell: Goodrive 20 - GD20-1R5G-S

Kiváló minőségű inverterek - elektromos motorok fordulatszámának szabályozására szolgálnak. Precíz vezérlést és hosszú távú és hibamentes működést biztosítanak.

Főbb jellemzők:

• kompakt
• funkcionális
• kiváló ár-érték arány
• megbízható

Az egyszerű kezelhetőség, a kis méretek és a kiterjedt perifériák lehetővé teszik az önálló működést vagy a nagyobb vezérlőrendszer részeként való munkát.

Alapfelszereltségként vezérlőpanel hálózati csatlakozási lehetőséggel - kommunikációs port, beépített fékegység.

A fejlettebb telepítésekhez az inverter ModbusRTU protokollt támogató RS485 porttal rendelkezik.

Ezek az inverterek tökéletesen illeszkednek olyan alkatrészekhez, mint: motorok, szivattyúk, ventilátorok, szállítószalagok és még sok más.

A termék robusztus házzal és a szerelőlaphoz való rögzítéssel rendelkezik.

A táp- és motorkábelek és vezérlőáramkörök csatlakozói jó minőségűek és nem okoznak problémát a megfelelő keresztmetszetű vezetékek csatlakoztatásában.

A kapcsok leírása jól olvasható és nem kétséges a szerelő számára.

Az átgondolt, csoportosított beállítási menünek és az áttekinthető útmutatónak köszönhetően az átalakító beprogramozása az adott alkalmazásba nem okoz gondot.

Műszaki specifikáció:

Bemeneti feszültség és frekvencia: 1F 230V (+/- 15%) 15,7A ; 47 - 63Hz

Névleges kimeneti áramerősség: 7,5A

Kimenő teljesítmény: 1,5 kW

Kimeneti frekvencia: 0 - 400 Hz

Túlterhelhetőség:

- 150% névleges áramerősség: 1 perc

- 180% névleges áramerősség: 10 másodperc

- 200% névleges áramerősség: 1 másodperc

Vezérlési mód: Skaláris U/f, Vektoros SVC

Beépítés módja: falra, sínre

Fékmodul: beépített

Környezeti hőmérséklet: -10°C-tól 50°C-ig

(40°C felett a kimeneti áramerősség csökkentése)

Védelmi fokozat: IP20

Jellegzetes:

• Maximális kimeneti frekvencia 400Hz
• RS485 kommunikáció ModbusRTU protokollal
• Nyomatékszabályzó funkció
• Biztonsági elemek széles választéka
• Az utolsó 5 vészhelyzet története az utolsó 3 vészhelyzeti kikapcsolás működési paramétereinek memóriájával
• Beépített speciális kimeneti feszültség beállítási mód a beállított U/f-től függetlenül
• Illékony indítási funkció, amely kiválóan alkalmas forgó terheléssel történő indításhoz, pl. ventilátor
• Levehető kezelőpanel LED kijelzővel (az inverter működése vezérelhető pl. a kapcsolószekrény ajtajából)
• Beépített C3 kategóriájú EMC interferenciaszűrő, amely lehetővé teszi a szűrő Y kondenzátorainak leválasztását a szivárgási áramok csökkentése érdekében (megakadályozza a differenciáláramú megszakítók nem kívánt kioldását)
• A beépített, alvó funkcióval ellátott PID szabályzó lehetővé teszi az automatikus vezérlést pl. szivattyúk és ventilátorok,
• Beépített fékmodul (fékfej)
• Két- és háromvezetékes vezérlés
• Munkaidő számláló

Sebesség beállítása:

• a panelbe beépített potenciométer
• fel/le gombokkal a kezelőpanelen
• a sorkapcsok analóg bemenetén keresztül
• az előre beállított sebesség beállításával
• lécbilincsek - 16 előre beállított sebesség
• a JOG manőverező munkájával
• Modbus szabványú kommunikációval
• HDI digitális impulzus bemenet
• digitális bemenetek – moto potenciométer

Digitális bemenetek és kimenetek:

• 4 db fix digitális bemenet, beállítható bemeneti logikával: pozitív vagy negatív, feszültségtartomány 24VDC
• 1 db nagy sebességű HDI digitális bemenet, 24VDC
• programozható digitális bemeneti és kimeneti funkciók, beleértve a számláló funkciót is
• 1 db kapcsoló relé kimenet (SPDT), multifunkciós
• tetszőlegesen alakítható bemeneti/kimeneti polaritás (bites szó)

Analóg bemenetek és kimenetek:

• 2 analóg bemenet, alapértelmezésben 0-10V, beállítható bemeneti típus - feszültség vagy áram. A bemeneti jellemzők igény szerinti skálázása a bemeneti tartomány elejének és végének koordinátáinak megadásával
• 2 analóg kimenet 0-10 vagy 0-20mA, beállítható kimeneti karakterisztika, választható felügyelt változó
• beépített potenciométer független belső bemenethez csatlakoztatva (a kapcsok nem a lécre vannak vezetve), beállítható karakterisztika a többi analóg bemenethez hasonlóan
