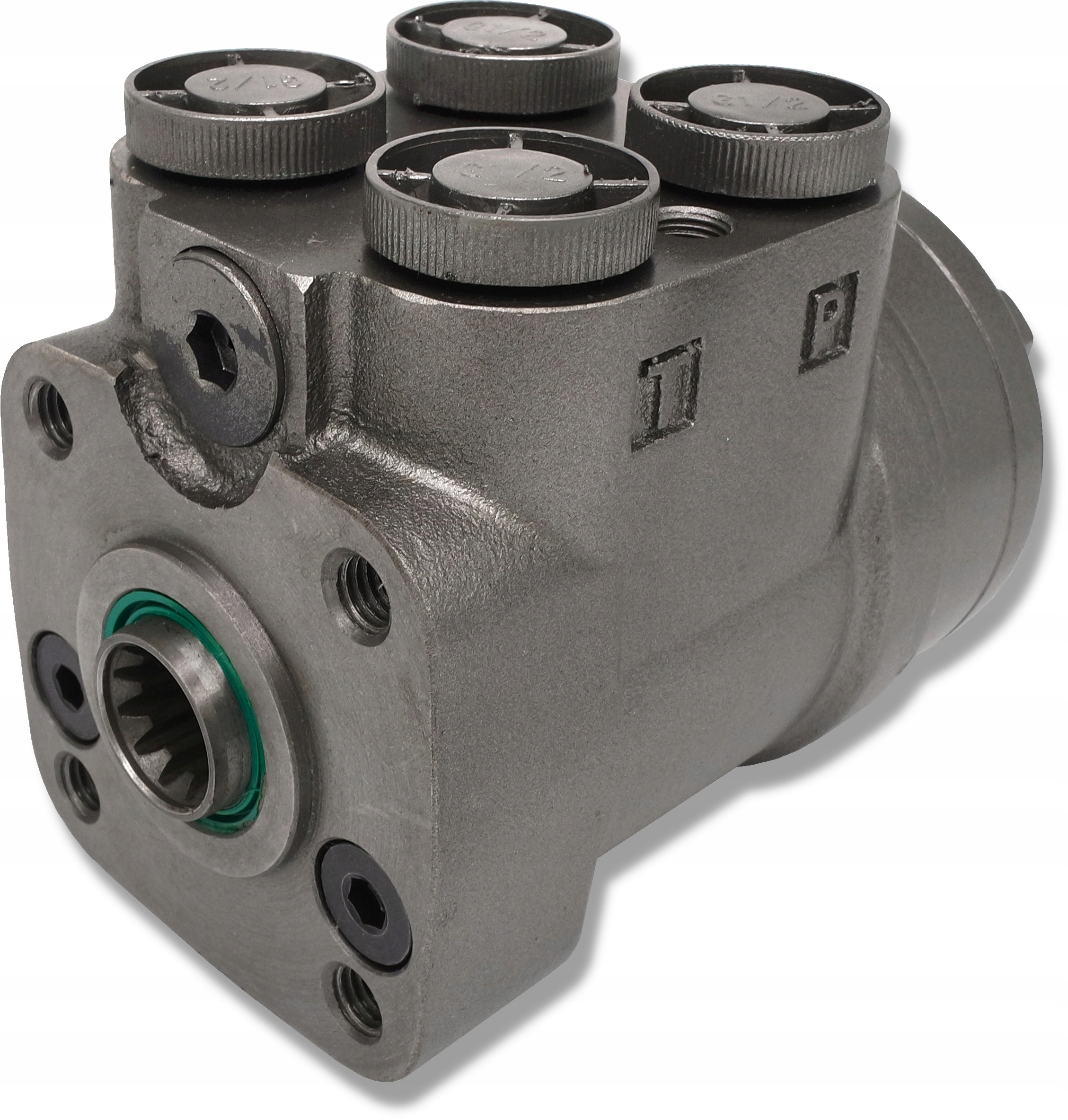

Megerősített orbitrol

MET SKRAW KÓD: [3949]

Gyártó: SM-G (Skraw-Met Group)

Típus: OSPC - ON (NORMÁL NYITOTT)

Henger: 16/32-12-30°

Geometriai térfogat: 100 cm3/fordulat

Orbitrol 100 ON (OPEN NORMALLY – normál nyitott) – abban a pillanatban, amikor a kormánykerék nem változtatja meg a pozícióját, az olaj szabadon mozog az orbitrol rendszerben, és visszaáramlik a tartályba. Ennek köszönhetően a szivattyú működése közben tehermentesül.

Az orbitrol előnyei:

- Precízen kivitelezett kialakítás, amely biztosítja a szivárgásmentességet és a könnyű és sima működést – még nagyon terhelt tengelyen is megállja a helyét

- Minden orbitrol rendelkezik a leírt csatlakozókkal: P, T, R, L, ami biztosítja a megfelelő csatlakoztatást a rendszerhez

- Lehetővé teszi a jármű irányítását vontatás közben még a traktor meghibásodása esetén is (pl. szivattyúk)

Alkalmazás:

Az Orbitrol feladata a mezőgazdasági traktorok, kotrógépek, kombájnok, villák és építőipari gépek hidraulikus kormányrendszerének vezérlése.

Kiválóan használható hidraulikus meghajtású gépekben és berendezésekben.

URSUS: C-330, C-360, C-360-3P, 3512, 3502

ZETOR: 5211, 7211, 7045, 7245

CASE IH AVJ: 55, 60, 70, JX 55, 60, 65, 70, 75, 80, 85, 90, 95, VJ 60, 70, 80

NEW HOLLAND TD: 5040, 5050, 55D, 60D, 65D, 70D, 75D, 80D, 85D, 90D, 95D

MASSEY FERGUSON: 230, 240, 253, 255, 261, 263, 340, 342, 350, 352, 355, 360, 362, 365, 372, 375, 382, 372, 375, 382, 36, 5, 8, 26 E , 285, 290, 290E, 298, 375E, 390E, 675, 690, 698, 698T, 699

CLAAS CELTIS: 426RA, 426RC, 426RX, 436RC, 436RX, 446RA, 446RC, 446RX, 456RA, 456RC, 456RX

MTZ: 80, 82, T-25

FIAT: 55-46, 60-46, 65-46, 55-56, 60-56, 65-56, 70-56, 55-66, 60-66, 65-66, 70-66, 80-66, 55-88, 60-88, 65-88, 70-88, 80-88, 55-90, 60-90, 65-90, 70-90, 80-90, 90-90, 100-90, 110- 90, 60-93, 65-93, 60-94, 65-94, F100, 110, 130

RENAULT: 58-32ME, 58-32MA, 58-32MS, 58-32MX, 75-32TX, 75-34TX, 85-32TX, 85-34TX, 90-32TX, 90-34TX, 650MI, 754MI,,875MI, 854MI, 900MI, 904MI, 950MI, 954MI, 1032-54TS, 103-54TX, 103-54TE, 103-54TA, 106-54TS, 106-54TX, 106-54-5, 406

RENAULT CERGOS: 330, 340, 350, 345, 355

RENAULT CERES: 65, 70, 70X, 75, 75X, 85, 85X, 95, 95X, 310, 320, 320X, 330, 330X, 340, 340X, 325X, 335X, 35X, 345X

Műszaki specifikáció:

Geometriai térfogat: 100cm3/fordulat

Ajánlott olajáramlás a rendszerben: 8 és 12L/min között.

Belső menetek (P, T, R, L): G1/2" BSP

Belső menetek (a csatlakozók mellett): M10

Kormányoszlop rögzítése: 4x M10 csavar - 16mm

Bevágások száma hengerenként: 12z

Szelepek beállítása:

• túlfolyó: 160 bar
• sokkoló: 240 bar

Anyaga: öntöttvas

Csatlakozók jelölései:

P - tápellátás szivattyúról

T - vissza a tartályba

R - jobbra fordulás

L - balra fordulás
