TEKERCS - billenő hidraulikus szivattyú elektromágnes 12V 200A

MET SKRAW KÓD: [0291]

Gyártó: SM-G (SKRAW MET GROUP)

Alkalmazás:

A tekercset kisteherautókban használják, és az elektromos szivattyú bekapcsolására szolgál.

A tekercs kiválóan használható elektromos meghajtású gépekben és berendezésekben.

Használható a mezőgazdaságban, a gyümölcstermesztésben, az erdészetben vagy az építőiparban.

Műszaki specifikáció:

• Feszültség: 12V
• Áramerősség: 200A
• Ellenállás: 5.4Ω
• Kötés anyaga: réz
• Megengedett hőmérsékletek: -40°C-tól +82°C-ig
• Csatlakoztatás módja: Függőlegesen vagy vízszintesen
• Maximális működési idő: 6 perc
• mágneskapcsoló típusa: SPST NO

Tekercs mérete (mm):

Összeszerelési útmutató:

1. Válassza ki a tekercs beszerelési helyét.
2. A tekercset mintaként használva jelölje meg a szerelőlyukak fúrási helyeit.
3. Az 1/4”-os fúrószár segítségével fúrjon lyukakat az előző lépésben kijelölt helyekre.
4. Szerelje fel a tekercset az 1/4”-os alátétekkel ellátott csavarokkal.
5. Csatlakoztassa a vezetékeket a csatlakoztatási rajznak megfelelően.

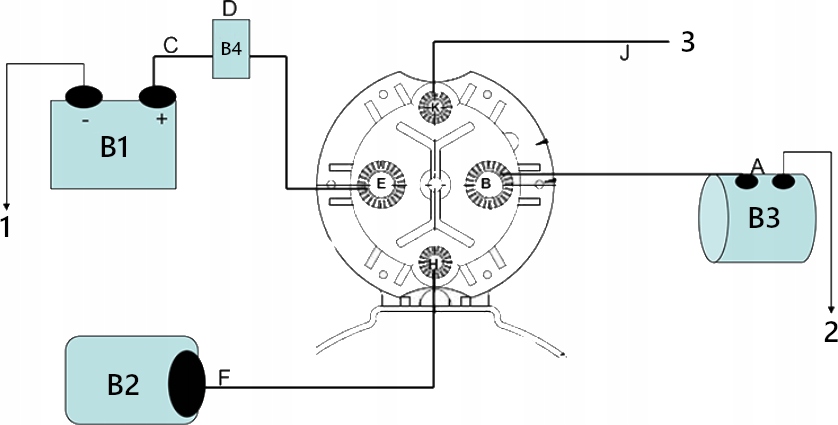

Csatlakozási rajz:

• 1- Tömeg
• 2- Tömeg
• 3- Feszültség

• B1- Tápellátás
• B2- Kapcsoló
• B3- Áramvevő
• B4- Biztosíték
