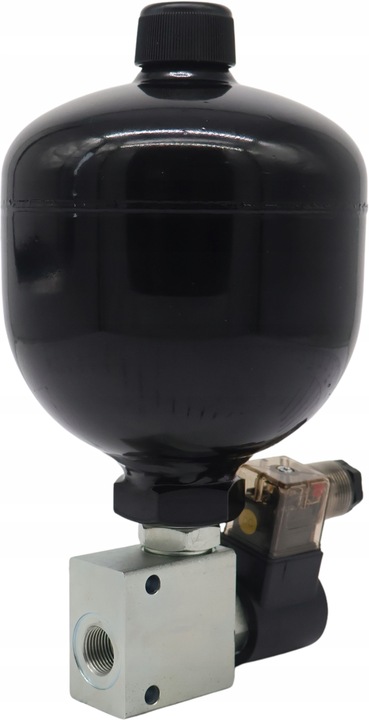

HIDRAULIKUS LENGÉSCSILLAPÍTÓ 0,75L MÁGNESSZELEPPEL

SKRAW-MET KÓD: [8724]

Gyártó: SM-G (Skraw-Met Group)

AZ ÜGYFÉL KÉRÉSÉRE A MEGADOTT NYOMÁSRA ÁLLÍTHATÓ - INGYENES

Kiválóan használható hidraulikus meghajtású gépekben és berendezésekben.

Használható a mezőgazdaságban, a gyümölcstermesztésben, az erdészetben vagy az építőiparban.

Alkalmazhatók TUR homlokrakodókban, mezőgazdasági gépekben, ekékben, aggregátorokban, építőipari gépekben, darukban stb. vagyis olyan gépeket, amelyek a hidraulikus rendszer hirtelen nyomásváltozásainak vannak kitéve.

A hidroakkumulátor szerepe

Az akkumulátor feladata, hogy az olajat nyomás alatt tárolja a hidraulikus rendszerben, és szükség esetén újraindítsa az ütések csillapítása és a nyomáshullámok csökkentése érdekében.

Fő funkciója a következő szempontok szerint történik:

• Segédteljesítményként
• Vészhelyzeti áramforráshoz
• Az üregek pótlása és az állandó nyomás fenntartása
• Hidraulikus rázkódáselnyelés
• Lüktetéselnyelés és zajcsökkentés

A hidraulikus akkumulátor elsősorban egy hidraulikus elemből és egy gáztömör szeparátorral ellátott gázelemből áll. Az olajrész hidraulikus áramlási úthoz van csatlakoztatva. Amikor a nyomás növekszik, a gáz sűrítésre kerül, és a folyadék a hidraulikus akkumulátorba áramlik. Amikor a nyomás csökken, a sűrített gáz kitágul, és a megtakarított folyadék a csővezetékbe engedi.

A hidroakkumulátorokat a következők szerint kell kiválasztani:

• Mi lesz a funkciója a hidraulikus rendszerben?
• A hidroakkumulátor kapacitása a hengerek kapacitásával arányosan növekszik.
• Minél nagyobb a hengerek terhelése, annál nagyobb a nyomás a hidroakkumulátorban.

Műszaki specifikáció:

A hidroakkumulátorok gyárilag nitrogénnel vannak töltve 60 bar nyomással. Beépített mechanizmussal rendelkeznek, amely lehetővé teszi a nitrogénnyomás biztonságos és egyszerű csökkentését a saját igényeinek megfelelően.

• Belső menet a testben: G1/2"
• Lengéscsillapító teljes űrtartalma: 0,75L
• Váz anyaga: öntöttvas

Hőmérséklet tartomány:

• Megengedett környezeti hőmérséklet: -30 C-tól +80 C-ig
• Megengedett olajhőmérséklet: -30 C-tól +80 C-ig
• Olaj típusa: Ásványi olaj alapú hidraulikaolaj

A szett tartalma:

• Hidraulikus akkumulátor Hidroakkumulátor AD 0.75 L [2436]
• Alátét 1/2" [0098]
• Alátét 3/8" [1702]
• NC patronos mágnesszelep 24V [4104]
• Kétutas szelepblokk [4109]
• Szűkítő csatlakozó B-B G3/8" - G1/2" [2972]

PATRON MÁGNESSZELEP NC 24V DC

MET SKRAW KÓD: [4104]

Gyártó: SM-G (Skraw-Met Group)

Alkalmazható hidraulikus elosztókban, aggregátorokban, hidroakkumulátorokban stb.

Használható a mezőgazdaságban, a gyümölcstermesztésben, az erdészetben vagy az építőiparban.

Alkalmas: mezőgazdasági gépekhez, traktorokhoz, permetezőgépekhez, turbinákhoz, küklopszokhoz, HDS rakodógépekhez, építőipari gépekhez, rakodógépekhez, kotrógépekhez, seprőgépekhez, ipari gépekhez és még sok máshoz.

Műszaki specifikáció:

• Feszültség: 24V DC
• Lyuk átmérője: 13 mm
• Magasság: 75 mm
• Hosszúság: 37 mm
• Szélesség: 35 mm

Szelep típusa:

Normál zárt (NC), azaz áram nélkül az olaj áramlása 2-ről 1-re blokkolódik, míg 1-ről 2-re az áramlás szabad. Áramütés után pedig a 2-ről 1-re történő áramlás szabad.

Kapcsolat:

Csatlakoztassa az 1-est és a 2-est ahhoz a vonalhoz, ahol az áramlás lezárására és megnyitására van szükség.

Kétutas szelepblokk 3/8"

SKRAW-MET KÓD: [4109]

Gyártó: SM-G (Skraw-Met Group)

A hidraulikus rendszer áramlásának szabályozására szolgál.

Sokoldalúan alkalmazható - használható a mezőgazdaságban, a gyümölcstermesztésben, az erdészetben, az iparban vagy az építőiparban.

Műszaki specifikáció:

• Magasság: 50 mm
• Hosszúság: 50 mm
• Szélesség: 30 mm
• Hidraulikus furatok száma a testben: 2
• Belső menetek a testben [BSP]: 3/8''
• Szelepmenet [UNF]: 3/4"
• Anyaga: Acél
