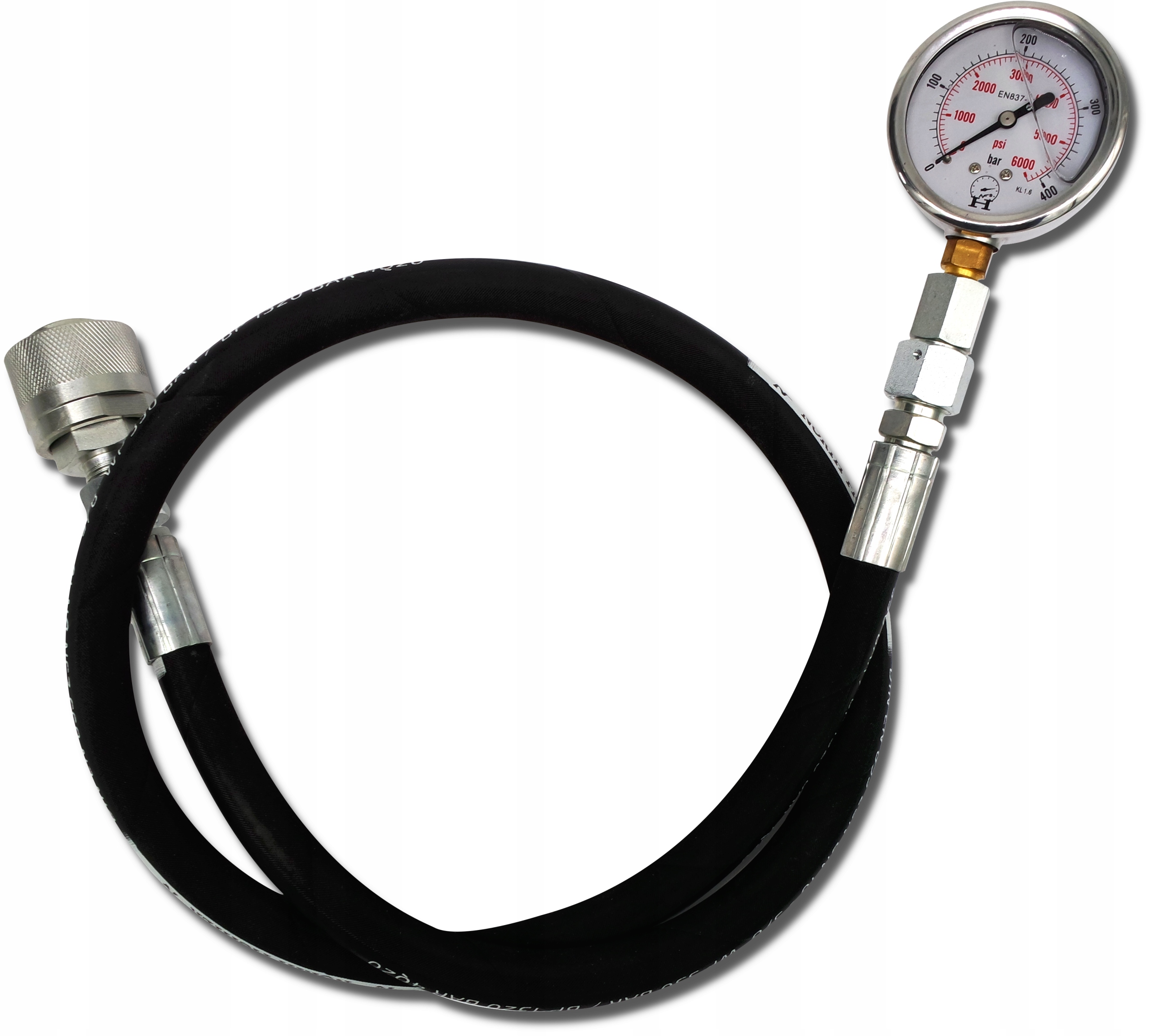

Hidraulikus rendszer nyomásmérő készlet

[7858]

A csatlakoztatáshoz egy nagyon népszerű RÉGI TÍPUSÚ csavarozott gyorscsatlakozót használtak, amelynek köszönhetően a mezőgazdaságban, a gyümölcstermesztésben, az erdészetben vagy az építőiparban a hidraulikus rendszerek nyomása mérhető.

A glicerin nyomásmérő kiválóan használható hidraulikus meghajtású gépekben és berendezésekben.

A nyomásmérő lehetővé teszi a folyadék nyomásának mérését zárt hidraulikus rendszerben.

A szett tartalma:

• Hidraulikus nyomásmérő 0-400 BAR [0313]
• Nyomásmérő csatlakozó G1/4" - M18x1,5 [1403]
• Csavarozott gyorscsatlakozó régi típusú dugó M18 [1423]
• Hidraulikus tömlő 2SN-3/8" x 115cm [1539]
• Egyenes bilincs M18x1,5 tömlőhöz 3/8" [1527]
• GZ M18x1,5 egyenes tömlőbilincs 3/8" [1534]
• 2x Tömlőpersely 3/8" 1SN/2SN [1536]

63mm-es glicerin nyomásmérő nyomásméréshez: 0-400 bar, robusztus kivitel

[0313]

A glicerines nyomásmérő különbözik a hagyományos nyomásmérőktől, belső része glicerinnel van töltve, amely védi és védi a mutatót a vibrációtól és a rezgésektől.

A glicerin lehetővé teszi a mérési pontosság növelését is.

Műszaki adatok:

Nyomásmérési tartomány: 0-400 Bar

Az óra külső átmérője: 63mm

Csatlakozó port [BSP] menet: 1/4" + G1/4" csatlakozó - M18x1,5

Működési hőmérséklet [°C]: -10 és +50 között

Pontossági osztály: 1,6

Anyag:

Acél ház, üveg kereső

Hidraulikus tömlő 2SN-3/8" DN10

[1539]

A nyomástartó hidraulikavezetékek meghúzásuk után önzáróak.

Az akna hidraulikus rendszereinek egyes alkatrészeinek összekapcsolására szolgálnak: munkahengerek, elosztók, tartályok vagy motorok.

Univerzálisságának köszönhetően bármilyen olyan rendszerben használható, amelynek maximális olajnyomása 330bar, átfolyása pedig akár 50L/perc is lehet.

Beltéri és kültéri használatra egyaránt alkalmas.

Műszaki specifikáció:

Zsinórok száma: 2

• Átmenő belső átmérő (DN10): 10 mm
• Tömlő külső átmérője: 16,9 mm
• Kábel hosszúsága: 1150 mm
• Maximális nyomás: 330 Bar
• Maximális átfolyás: 50L/min

A kábel rugalmas és ellenáll az időjárás viszontagságainak.

GYORSCSATLAKOZÓ CSAVAROZOTT RÉGI TÍPUSÚ DUGÓ

[1423]

Az egyes hidraulikavezetékek gyors csatlakoztatására és leválasztására szolgálnak, anélkül, hogy a szivárgás és a szennyeződések a rendszerbe kerülnének.

Nagy segítséget nyújt a különböző gépek és berendezések többszöri csatlakoztatásában és leválasztásában, amelyek egyetlen hidraulikus meghajtásról működnek, pl. traktor.

Leírás:

Gyorscsatlakozó típusa: RÉGI TÍPUS

Gyorscsatlakozó típusa: dugó

Menet típusa: rövid, külső

Anyaga: galvanizált acél
