PÓTKOCSI ALJZAT- ÉS CSATLAKOZÓ TESZTER

SKRAW-MET KÓD: [3851]

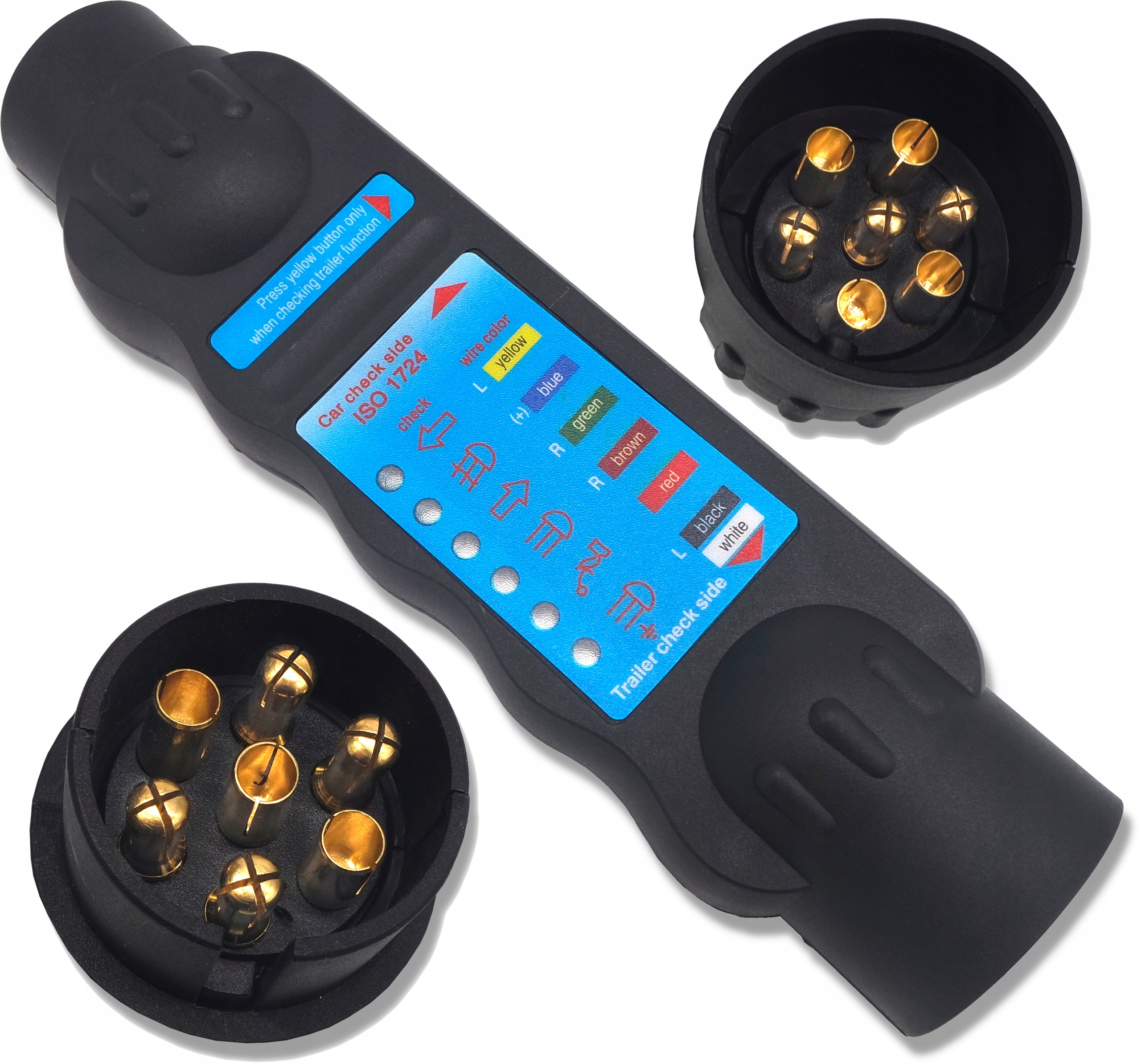

Aljzatok és pótkocsi csatlakozók tesztere. Lehetővé teszi egyszerű és vezeték nélküli módon diagnosztizálni a pótkocsik világításának nem megfelelő, hibás működésével kapcsolatos problémákat.

A teszter 9V-os elemmel működik (nem tartozék).

A tesztgomb megnyomásával a mérőműszer 6 diagnosztikai pozíciót elemez aljzatokat.

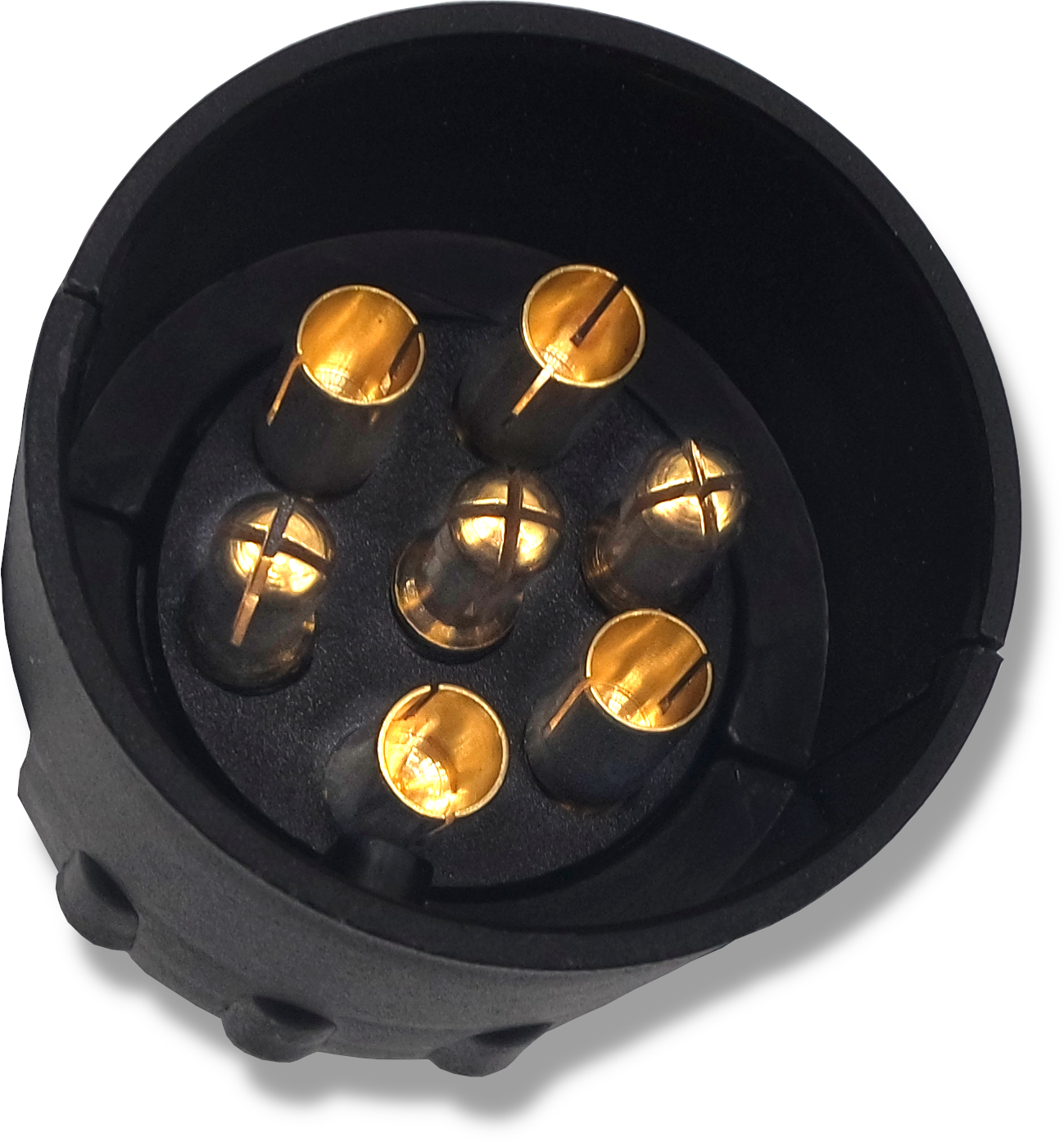

A készülék mindkét oldalán két 7 tűs csatlakozóval rendelkezik.

• Sárga szín - bal oldali irányjelző
• Kék szín - hátsó ködlámpa vagy 12V
• Zöld szín - jobb oldali irányjelző
• barna szín- jobb hátsó lámpa
• piros szín - féklámpa
• Fekete szín - bal hátsó lámpa
• Fehér szín - földelés

A teszter egyik oldala az aljzat ellenőrzésére, a másik pedig a dugó diagnosztizálására szolgál.

ALJZAT TESZT:

1. Csatlakoztassa a tesztert az autó aljzatához.
2. Kapcsolja be az adott lámpát, pl. stop vagy irányjelző.
3. Ha az aljzat működőképes, a jelzőfény világítani kezd.
4. Ha az aljzat SÉRÜLT (vagy a beszerelés HIBÁS), a jelzőfény nem világít.

DUGÓ (PÓTKOCSI) TESZT:

1. Csatlakoztassa a csatlakozódugót a teszterhez.
2. Nyomja meg a teszter jobb oldalán található sárga gombot.
3. Ha a jelzőfény világít, a telepítés GÖRDÜLÉKENY.
4. Ha a jelzőfény nem világít, a berendezés SÉRÜLT, vagy az adott izzó kiégett.

MEGJEGYZÉS 1: A LED lámpák alacsony terhelése miatt a teszter nem alkalmas LED világításon alapuló pótkocsik telepítésének ellenőrzésére.

MEGJEGYZÉS 2: A teszter meghibásodásának vagy az elektromos szerelési problémák elkerülésére soha ne csatlakoztassa a készüléket egyszerre a pótkocsihoz és a járműhöz.
